DCカーボンブラシモーターのトルク-速度曲線はどのようなものですか？

Mar 16, 2026

DC カーボンブラシ付きモーターのサプライヤーとして、私はモーターアプリケーションの領域におけるトルク - 速度曲線を理解することの重要性を目の当たりにしてきました。この曲線は、モーターの性能とさまざまなタスクへの適合性について多くのことを明らかにする基本的な特性です。このブログでは、DC カーボンブラシ付きモーターのトルク - 速度曲線とは何か、それが重要な理由、およびそれがさまざまなアプリケーションにどのような影響を与えるかについて詳しく説明します。

DC カーボンブラシ付きモーターの基本を理解する

トルクと速度の曲線に入る前に、DC カーボンブラシ付きモーターがどのように動作するかを簡単に確認してみましょう。 DC カーボンブラシ付きモーターは、ステーター (固定部分) とローター (回転部分) で構成されます。ステータには通常、磁場を生成する永久磁石または電磁石が含まれています。一方、ローターには電流を流すワイヤーのコイルがあります。磁場の存在下でコイルに電流が流れると、ローレンツ力の法則に従って力が発生し、ローターが回転します。

このプロセスではカーボンブラシが重要な役割を果たします。それらは、ローター上のセグメント化されたリングである整流子と接触しています。ブラシは電源からローターのコイルに電流を伝達し、コイル内の電流の方向が適切なタイミングで変化してローターが継続的に回転できるようにします。

トルク - 速度曲線とは何ですか?

トルク - 速度曲線は、モーターのトルク出力と回転速度の関係をグラフで表したものです。さまざまな動作条件下で速度が変化すると、モーターのトルクがどのように変化するかを示します。 DC カーボンブラシ付きモーターの場合、この曲線は通常、負の傾きを持っています。これは、モーターの速度が増加するとトルク出力が減少し、逆も同様であることを意味します。

曲線はいくつかの領域に分割でき、それぞれに独自の特性があります。

いいえ - 負荷速度

曲線の右端は無負荷速度です。外部負荷がかかっていないときのモーターの回転速度です。この状態では、モーターは自身の内部摩擦と慣性を克服するだけで済みます。無負荷速度は、コイルの巻き数、磁界の強さ、印加電圧などのモーターの設計によって決まります。

失速トルク

曲線の左端は失速トルクです。これは、モーターの速度がゼロのとき、つまりローターの回転が妨げられているときに、モーターが生成できる最大トルクです。ストールトルクは、過熱することなくコイルを流れる最大電流や磁場の強さなど、モーターの電気的および磁気的特性によって制限されます。

動作地域

無負荷速度とストールトルクの間がモーターの動作領域です。この領域では、モーターを使用してさまざまな負荷を駆動できます。曲線上の特定の動作点は、負荷要件によって異なります。たとえば、高トルク、低速のアプリケーションが必要な場合、モーターはストールトルクポイントに近い位置で動作します。逆に、高速、低トルクのアプリケーションの場合、モーターは無負荷速度点に近づいて動作します。

トルク - 速度曲線が重要な理由

トルク - 速度曲線を理解することは、いくつかの理由から重要です。

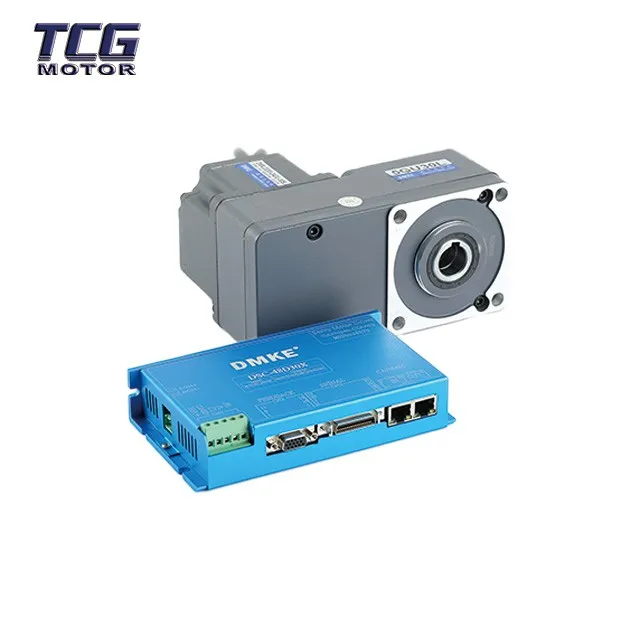

1662000030991 _MG_7444

アプリケーションの選択

アプリケーションが異なれば、トルクと速度の要件も異なります。たとえば、ブレーキ付き DC ブラシレスローリングドアモーター、特に始動時と停止時に、重いドアを昇降させるためにモーターは十分なトルクを提供する必要があります。トルクと速度の曲線を分析することで、エンジニアはこれらの要件を満たすモーターを選択できます。同様に、ドライブ付き DC ブラシレスローリングドアモーター、曲線は、さまざまな負荷条件下および駆動システムでモーターがどのように動作するかを判断するのに役立ちます。

システム設計

トルクと速度の曲線は、システム全体の設計にも影響します。ギア、ベルト、プーリーなどの他のコンポーネントのサイズを決定するのに役立ちます。モーターが曲線上の低トルク、高速の点で動作する場合、負荷要件に合わせてトルクを増加させ、速度を低下させるためにギアボックスが必要になる場合があります。一方、モーターが高トルク、低速で動作する場合は、高トルクに対応できるようにシステムを設計する必要がある場合があります。

効率の最適化

DC カーボンブラシ付きモーターの効率は、トルクと速度の曲線に沿って変化します。曲線上の最適な点でモーターを動作させることにより、システム全体の効率を最大化できます。これにより、エネルギー消費が削減されるだけでなく、モーターの寿命も延びます。たとえば、DCブラシ付き小型モーターバッテリー駆動のデバイスで使用される場合、バッテリー寿命を節約するために効率的に動作する必要があります。

トルクに影響を与える要因 - 速度曲線

DC カーボンブラシ付きモーターのトルク - 速度曲線の形状と位置に影響を与える要因がいくつかあります。

印加電圧

印加電圧はモーターの性能に直接影響します。一般に、電圧を増加すると、無負荷速度と失速トルクの両方が増加します。これは、電圧が高いほどコイルに多くの電流が流れ、より強い磁力が発生するためです。ただし、モーターの定格値を超えて電圧を上げると、過熱してモーターが損傷する可能性があることに注意することが重要です。

磁場の強さ

モーター内の磁場の強さも、トルク - 速度曲線に影響します。磁界が強くなると、ストールトルクが増加し、すべての速度での全体的なトルク出力が増加します。これは、より強力な永久磁石を使用するか、電磁石の場合はステーターコイルの電流を増やすことによって実現できます。

電機子抵抗

モーターの電機子抵抗は、トルク - 速度曲線の傾きに影響します。アーマチュア抵抗が高くなると、傾きが急になります。これは、速度が増加するにつれてトルクがより急速に減少することを意味します。これは、抵抗が大きいとアーマチュア両端の電圧降下が大きくなり、トルクを生成するために利用できる実効電圧が減少するためです。

現実世界のアプリケーション

独特のトルク - 速度特性を持つ DC カーボンブラシ付きモーターは、幅広い用途で使用されています。

自動車産業

自動車では、ワイパー、パワーウィンドウ、シートアジャスターなどのさまざまなシステムにこれらのモーターが使用されています。トルクと速度の曲線は、コンポーネントをスムーズかつ効率的に動かすために必要な力をモーターが提供できるようにするのに役立ちます。例えば、パワーウィンドウのモーターは、特に発進時と停止時に重い窓ガラスを上げ下げするのに十分なトルクが必要です。

ロボット工学

ロボットでは、関節やアクチュエーターに DC カーボンブラシ付きモーターが使用されることがよくあります。トルクと速度を正確に制御する能力は、ロボットの動きと操作にとって非常に重要です。トルクと速度の曲線を理解することで、エンジニアは高い精度と信頼性でタスクを実行できるロボットを設計できます。

家電

電動歯ブラシ、シェーバー、扇風機などの多くの家庭用電子機器は、DC カーボンブラシ付きモーターを使用しています。トルク - 速度曲線により、メーカーは特定の用途に合わせてモーターの性能を最適化し、消費電力と機能性のバランスを確保することができます。

結論

結論として、DC カーボンブラシ付きモーターのトルク - 速度曲線は、その性能を理解し、特定の用途に適したモーターを選択するための重要なツールです。 DC カーボンブラシ付きモーターのサプライヤーとして、当社はお客様に特定のトルクと速度の要件を満たすモーターを提供することに尽力しています。必要かどうかブレーキ付き DC ブラシレスローリングドアモーター、ドライブ付き DC ブラシレスローリングドアモーター、またはDCブラシ付き小型モーター、当社の専門家チームが最適な選択をお手伝いします。

当社の製品についてさらに詳しく知りたい場合、またはプロジェクトに特定の要件がある場合は、調達やさらなる議論のために当社にお問い合わせいただくことをお勧めします。お客様のニーズに最適なモーターソリューションを見つけるために、お客様と協力できることを楽しみにしています。

参考文献

AE フィッツジェラルド、C キングスレー、SD ウーマンズ (2003)。電気機械。マグロウ - ヒル。
チャップマン、SJ (2012)。電気機械の基礎。マグロウ - ヒル。
