DCカーボンブラシモーターの整流問題を解決するにはどうすればよいでしょうか？
Sep 12, 2025
整流は、DC カーボン ブラシ付きモーターの重要なプロセスであり、適切なタイミングで電機子巻線の電流の方向を反転することでモーターの連続回転を保証します。ただし、転流の問題が発生する可能性があり、スパーク、効率の低下、モーター寿命の短縮などのさまざまな問題が発生します。 DC カーボンブラシ付きモーターのサプライヤーとして、私は長年にわたって数多くの整流関連の問題に遭遇し、解決してきました。このブログでは、これらの変換の問題を解決するための効果的な方法をいくつか紹介します。
DC カーボンブラシ付きモーターの整流の基本を理解する
ソリューションを詳しく説明する前に、DC カーボンブラシ付きモーターで整流がどのように機能するかを理解することが重要です。モーターはステーターとローターで構成されます。ステーターは磁場を提供し、ローター (アーマチュア) にはワイヤーのコイルがあります。カーボン ブラシは、ローター上のセグメント化されたリングである整流子と接触しています。ローターが回転すると、ブラシが整流子の適切なセグメントに電流を伝達し、適切なタイミングでアーマチュア コイルの電流を反転させてモーターの回転を維持します。
一般的な転流問題とその原因
- ブラシでスパークリング
- 使い古されたブラシ：カーボンブラシは時間の経過とともに磨耗します。ブラシが短すぎると、整流子との適切な接触が維持されず、アーク放電やスパークが発生する可能性があります。
- ダーティコミュテーター: 整流子の表面に汚れ、ほこり、カーボンが堆積すると、ブラシと整流子の間のスムーズな電流の流れが妨げられ、火花が発生する可能性があります。
- 凹凸のある整流子の表面: 整流子が真円でなかったり、セグメントが不均一であると、ブラシの接触が不安定になり、火花が発生します。
- モーター効率の低下
- 高いブラシ抵抗: ブラシの抵抗が高いと、機械エネルギーではなく電気エネルギーが熱に変換され、モーターの効率が低下します。
- 不適切なブラシ圧力: ブラシ圧力が低すぎると整流子との接触不良が発生する可能性があり、高すぎると過剰な摩擦が発生する可能性があり、どちらも効率の低下につながる可能性があります。
- モーターの寿命が短くなる
- ブラシと整流子の過度の摩耗: 継続的なスパークや接触不良は、ブラシと整流子の両方の摩耗を促進する可能性があります。整流子がひどく摩耗すると交換が必要になる場合があり、ブラシがすぐに摩耗すると頻繁に交換する必要があり、これらすべてがモーター全体の寿命を縮める可能性があります。
転流問題の解決策
- ブラシのメンテナンスと交換
- 定期点検: カーボンブラシの状態を定期的に確認してください。長さを測り、表面の欠けやでこぼこなど、過度の摩耗の兆候がないかどうかを確認します。ブラシが推奨される最小長に近い場合は、すぐに交換してください。
- 適切なブラシの選択: モーターに適したタイプのカーボン ブラシを選択してください。モーターが異なれば、硬度、導電性、耐摩耗性など、異なる特性を備えたブラシが必要になる場合があります。サプライヤーとして、当社はお客様の特定の用途に最適なブラシに関する専門的なアドバイスを提供できます。
- 整流子の洗浄と再生
- クリーニング: 清潔で乾いた布または専用の整流子クリーナーを使用して、整流子の表面から汚れ、ほこり、炭素の堆積物を取り除きます。頑固な堆積物の場合は、整流子の損傷を避けるために中性研磨剤を慎重に使用できます。
- 旋削と研削: 整流子の表面に凹凸がある場合は、真円と滑らかさを取り戻すために、回転または研削が必要になる場合があります。正しい寸法と表面仕上げを確保するために、これは専門家が行う必要があります。
- ブラシ圧の最適化
- 調整: ブラシ圧ゲージを使用してブラシ圧を測定し、調整します。理想的なブラシ圧力は、モーターの設計と使用するブラシの種類によって異なります。一般に、過度の摩擦を引き起こすことなく、整流子との良好な接触を維持できれば十分です。
- スプリングテンション: ブラシに圧力を加えるスプリングを確認してください。スプリングが弱かったり損傷している場合は、ブラシの圧力を一定にするために交換してください。
- 電気接続の改善
- 接続部の締め付け: ブラシ、整流子、電源間の接続を含め、モーター内のすべての電気接続がしっかりと接続されていることを確認してください。接続が緩んでいると、電圧降下やスパークが発生する可能性があります。
- 高品質の導体を使用: 電力損失を最小限に抑え、モーターの全体的な電気的性能を向上させるために、抵抗の低い高品質のワイヤーとコネクタを使用します。
整流におけるモーター設計の役割

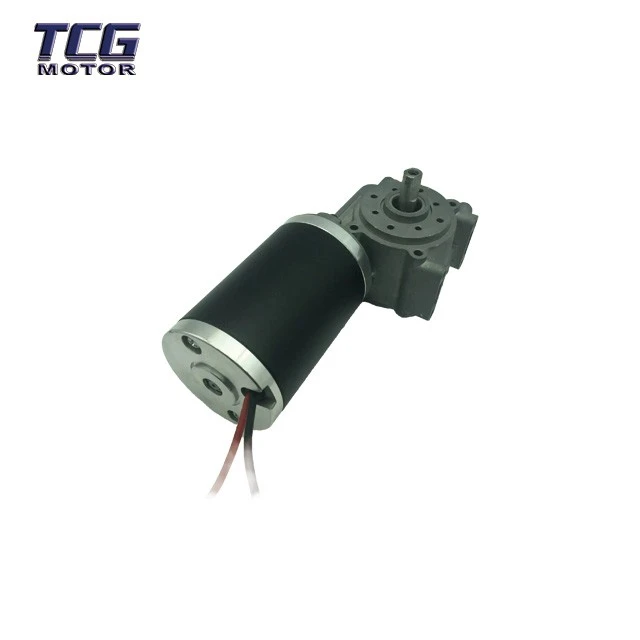

適切に設計された DC カーボンブラシ付きモーターは、転流の問題を軽減するのにも役立ちます。たとえば、一部のモーターは、整流性能を向上させるために、高度な整流子形状とブラシ材料を使用して設計されています。サプライヤーとして、当社は以下を含むさまざまなモーターを提供しています。ブレーキ付き DC ブラシレス ローリング ドア モーター、低 RPM DC ブラシ付きモーター、 そしてブレーキ付きDCブラシレスモーター、信頼性の高い整流と長期的なパフォーマンスを提供するように設計されています。
予防保守戦略
- 定期メンテナンス: DC カーボンブラシ付きモーターの定期的なメンテナンス スケジュールを確立します。これには、ブラシの検査と交換、整流子の清掃、可動部品の潤滑などの作業が含まれる場合があります。
- 環境管理: モーター環境を清潔で乾燥した状態に保ちます。過度の湿気、ほこり、熱はすべて、整流の問題の原因となる可能性があります。モーターが過酷な環境で使用される場合は、保護筐体またはフィルターの使用を検討してください。
結論
DC カーボンブラシ付きモーターの転流問題は、適切なメンテナンス、正しいコンポーネントの選択、モーター設計の最適化を組み合わせることで効果的に解決できます。 DC カーボンブラシ付きモーターのサプライヤーとして、当社はお客様がこれらの課題を克服できるよう、高品質のモーターと包括的な技術サポートを提供することに尽力しています。整流の問題が発生している場合でも、アプリケーションに適した信頼性の高いモーターをお探しの場合でも、当社がお手伝いいたします。当社の製品にご興味がある場合、または転流問題の解決についてさらにアドバイスが必要な場合は、調達や詳細な打ち合わせについてお気軽にお問い合わせください。
参考文献
- AE フィッツジェラルド、C キングスレー、SD ウーマンズ (2003)。電気機械。マグロウ - ヒル。
- チャップマン、SJ (2012)。電気機械の基礎。マグロウ - ヒル。
